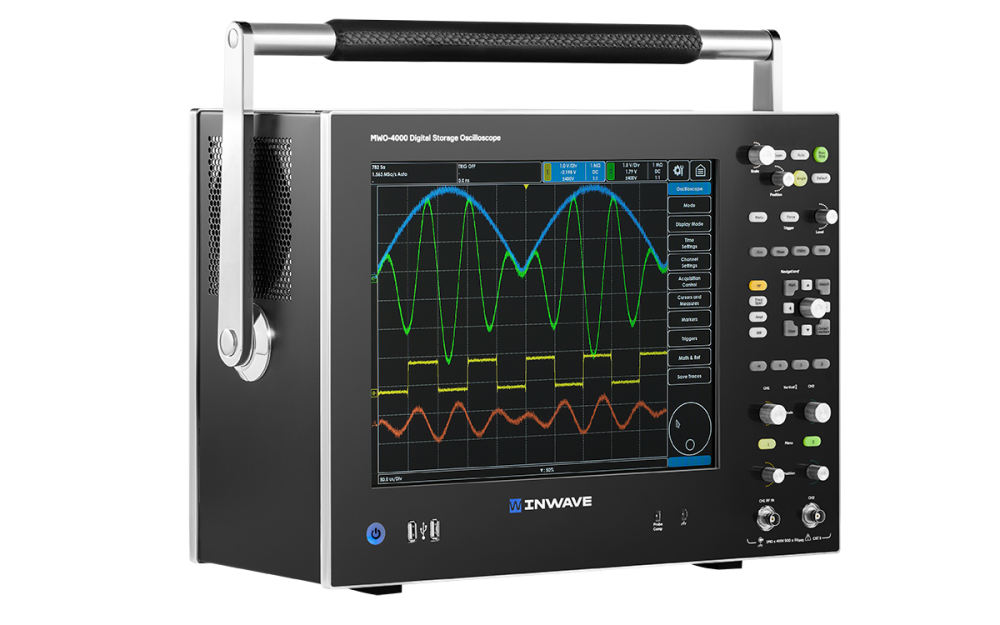

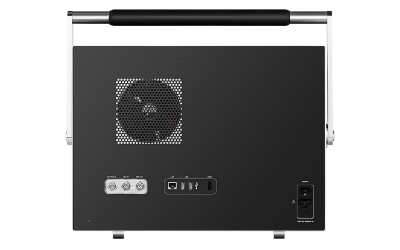

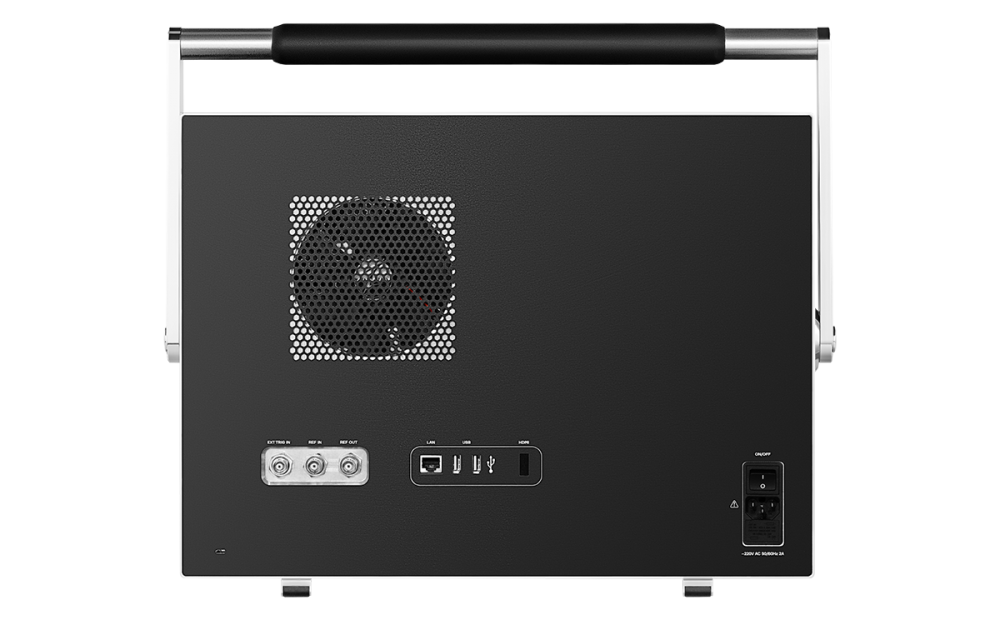

MWO-4000 Цифровой осциллограф 1.5 ГГц Inwave

Номер в госреестре 87885-22

Осциллограф MWO-4000 позволяет проводить автоматические и курсорные измерения амплитудно-временных параметров сигнала, математическую обработку сигналов, включая быстрое преобразование Фурье, с выводом результатов измерений на экран. Также он обеспечивает управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера.

Опционально MWO-4000 может иметь режимы встроенных частотомера и
супергетеродинного анализатора спектра.

Ключевые особенности

Максимальная полоса пропускания	1,5 ГГц
Число каналов	1 или 2
Максимальная частота дискретизации	4 ГГц
Разрядность	АЦП 12 бит
Графические сенсорный дисплей	15 дюймов

Опции:

• Двухканальное исполнение
• Термостатированный опорный генератор (OCXO)
• Удаленное управление
• DDR-память 4 ГБ (до 2 млрд. отсчетов)
• Сегментированная память
• Доступ пользователя к программированию ПЛИС
• Анализатор спектра (8 кГц – 8 ГГц)
• Анализ спектра в реальном времени
• Встроенный частотомер

Метрологические характеристики:

Наименование характеристики			Значение
Максимальная частота дискретизации Fд, Гц			4·109
Входное сопротивление каналов, Ом			50 или 1·106
Время нарастания переходной характеристики, пс, не более			300
Диапазон установки значений коэффициента развертки КР, с/дел			от 5·10 -10  до 5·10 1
Развязка между каналами, дБ, не менее			40
Пределы допускаемой абсолютной погрешности измерений импульсного напряжения на опорной частоте 1 кГц при ручном выборе диапазона и автокалибровке нуля в зависимости от установленного значения КО, В			±(0,2·КО + 0,001)
Диапазоны напряжений при переключении встроенного делителя в зависимости от входного сопротивления R, В		R = 1 МОм	±1, ±10, ±100
		R = 50 Ом	±5
Пределы допускаемой относительной погрешности частоты внутреннего опорного генератора δf		штатно      опция MWO-OCXO	±5·10 -6 ±3·10 -8
Пределы допускаемой абсолютной погрешности измерений интервалов времени T в зависимости от установленных значений КР и Fд , с			±(δf ·T + 0,01·КР + +0,02∙F д -1)
Диапазон установки значений коэффициента отклонения (KО), в зависимости от входного сопротивления R и частоты входного сигнала, В/дел	R = 50 Ом; 1 МОм режим сбора данных «усреднение»	от 0 до 350 МГц включ.	от 1·10-3 до 2·10-3
	R = 50 Ом	от 0 до 350 МГц включ.	от 5·10-3 до 1
		св.350 МГц до 1,5 ГГц	от 2·10-2 до 1
	R = 1 МОм	от 0 до 350 МГц включ.	от 5·10-3 до 20

Режим частотомера (опция MWO-FC)

Измерительные каналы	Входы каналов
Диапазон измерений частоты, Гц	от 5·105 до 1,5·109
Уровень размаха напряжения входного сигнала, В, не менее	1
Пределы допускаемой абсолютной погрешности измерений частоты F без учета погрешности запуска, Гц	±(δf ·F + 1)

Режим анализатора спектра (опция MWO-SA)

Источник	Вход канала 1
Диапазон частот, Гц	от 8∙103 до 8∙109
Диапазон измерений уровня мощности входного сигнала, дБ (1 мВт)	от -80 до +20
Пределы допускаемой абсолютной погрешности измерений уровня мощности входного сигнала, дБ	±2,2

Основные технические характеристики

Наименование характеристики		Значение
Количество каналов	штатно	1
	опция MWO-2CH	2
Источники синхронизации		входы каналов, вход внешнего запуска
Минимальный уровень синхронизации от входов каналов осциллографа, дел, не более	КО < 20 мВ/дел	1,5
	КО ≥ 20 мВ/дел	1
Минимальный уровень синхронизации от входа внешней синхронизации, В, не более		2,5
Тип входного разъема		BNC
Параметры электрического питания: - напряжение переменного тока, В - частота переменного ока, Гц		от 200 до 240 50
Габаритные размеры (ширина х высота х глубина), мм		500 х 416 х 230
Рабочие условия применения: - температура окружающей среды °С, - относительная влажность воздуха, %		от +20 до +30 от 40 до 60
Условия хранения и транспортирования: - температура окружающей среды, °С		от -20 до +70
Время прогрева, мин		30
