MWO-1000 Цифровой осциллограф 200 МГц Inwave

Цена: По запросу

Задать вопрос

Если у Вас возникли вопросы по данному товару, Вы можете отправить нам сообщение и мы ответим вам в самое ближайшее время

Номер в госреестре 87755-22

Осциллограф MWO-1000 позволяет проводить автоматические и курсорные измерения амплитудно-временных параметров сигнала, математическую обработку сигналов, быстрое преобразование Фурье и измерение параметров сигнала в частотной области с выводом результатов измерений на экран.

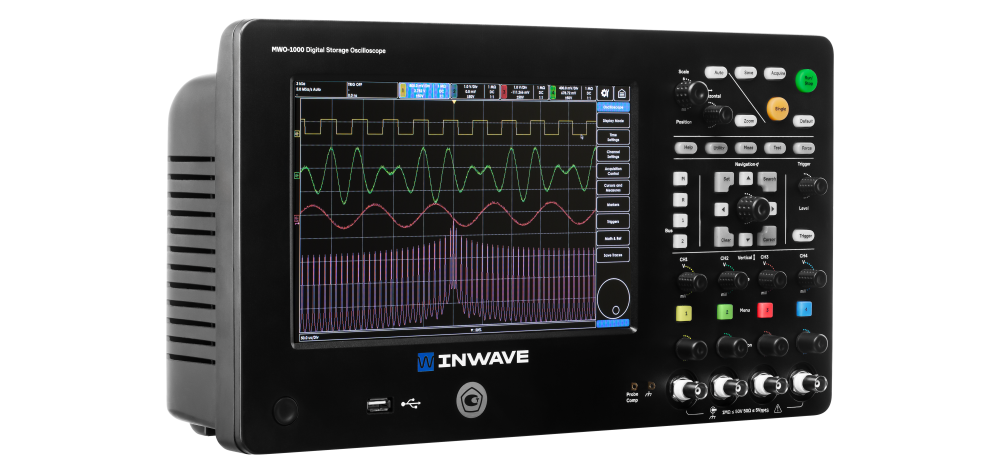

Осциллограф обеспечивает управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера. Конструктивно MWO-1000 выполнен в виде настольного портативного моноблочного прибора. Для организации связи с внешними устройствами применяется интерфейсы LAN и USB 2.0.

Ключевые особенности:

Максимальная полоса пропускания	200 МГц
Число каналов	2 или 4
Максимальная частота дискретизации	500 МГц на канал, 1 ГГц в режиме чередования
Глубина памяти	1 млн. отсчетов на канал
Графические сенсорный дисплей	10 дюймов

Опции:

Двухканальное или четырехканальное исполнение
Удаленное управление
Сегментированная память

Функции графического интерфейса:

Режимы работы – основной, самописец, XY, усреднение, сегментированная память
Виды запуска – по фронту, по длительности импульса, по времени нарастания\спада и т.д
Курсорные и автоматические измерения
Математические функции, включая БПФ

Основные метрологические и технические характеристики:

Система вертикального отклонения

Количество входных каналов	штатно	2
	опция MWO-4CH	4
Сопротивление входа	Переключаемое	1 МОм ± 2% (11 пФ) 50 Ом ± 1,5 Ом
Полоса пропускания по уровню (-3 дБ)	200 МГц
Время нарастания\спада	2,5 нс
Сопряжение входа	Открытый, закрытый
Диапазон установки коэффициента отклонения КО	сопротивление 1 МОм	от 1 мВ\дел до 5 В\дел
	сопротивление 50 Ом	от 1 мВ\дел до 1 В\дел
Погрешность коэффициента отклонения δКО	± 3,0 % полной шкалы
Максимальное входное напряжение	сопротивление 1 МОм	± 15 В
	сопротивление 50 Ом	5 В скз
Погрешность измерения постоянного напряжения после авто установки нуля	± (10КО δКО + 4 мВ)
Межканальная изоляция	40 дБ

Система горизонтального отклонения

Диапазон установки коэффициентов развертки	от 2 нс\дел до 50 с\дел
Диапазон компенсации межканальной задержки	± 100 нс
Режимы	Нормальный, самописец (от 50 мс\дел
Диапазон задержки сигнала запуска	До запуска: больше одной ширины экрана или 200 мкс После запуска: от 1 до 500 с
Погрешность встроенного опорного генератора	±5·10-6
Погрешность измерения временных интервалов	± (0,0005 % от значения) + (0,16% х время ширины экрана) + 20 пс)

Система сбора информации

Частота дискретизации в реальном времени	500 МГц на канал 1 ГГц в режиме объединения
Глубина памяти	1 млн. отсчетов
Типы детекторов	Выборка, пиковый (1 нс), с усреднением (от 2 до 65к),
Режимы выборки	Реальное время
Режимы интерполяции	Sin x\x
Сегментированный режим (опция MWO-SM)	Время готовности: 40 мкс (минимальное время между запусками). Максимальное кол-во сегментов: 200

Система синхронизации

Источники синхронизации	Любой аналоговый канал, вход внешнего сигнала запуска
Режимы запуска	Авто, Ждущий, Однократный, Принудительный
Задержка сигнала запуска по триггеру	От 40 нс до 10,00 с
Чувствительность	КО < 10 мВ/дел.: более 1 дел. или 5 мВ; КО≥ 10 мВ/дел.: 0,6 дел
Типы запуска	по фронту, по длительности импульса (от 2 нс)
Вход внешней синхронизации	Сопротивление входа	Не менее 100 кОм
	Максимальный уровень	5 В
	Чувствительность	2,5 В

Измерения осциллограмм

Курсорные измерения	2 пары XY курсоров
Автоматические измерения	напряжение	Размах (пик-пик), максимум, минимум, амплитуда, вершина, основание, положительный выброс на фронте
	время	Период, частота, время нарастания, время спада, длительность положительного и отрицательного импульса.

Математическая обработка осциллограмм

Количество математических функций	Выполняется математическая обработка сигналов любых двух каналов
Математические функции	Сложение, вычитание, умножение, БПФ

Характеристики дисплея

Типы диаграмм	Y(t), XY, спектр, самописец
Координатная сетка	10 делений по вертикали и горизонтали
Послесвечение	Выключено, бесконечное, регулируемое (от 100 мс до 60 с)
Число градаций яркости	64

Входы и выходы

Входы каналов	Тип BNC
Выход проверки пробника	Меандр 25 кГц, не менее 1В
Вход внешней синхронизации	Тип BNC

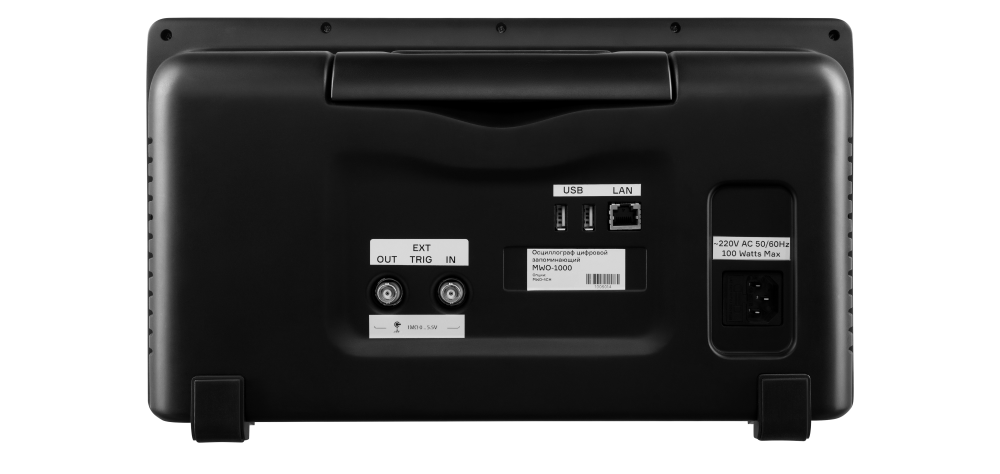

Интерфейсы	Задняя панель: USB, 2.0, type A, (host) – 2 шт.; LAN: (Gigabit Ethernet, 1 Гбит/с); Передняя панель: USB, 2.0, type A, (host) – 1 шт.

Технические характеристики

Дисплей	10,1 дюйм, разрешение 800х600
Операционная система	ОС Linux
Рабочий диапазон температур	20±5 градусов Цельсия
Температура хранения	0…40 градусов Цельсия
Напряжение питания	220 В, 50 Гц
Потребляемая мощность	100 Вт
Размеры	400х230х160 мм
Масса	5 кг
