INWAVE MWT-60U Векторный генератор сигналов 8 кГц - 6 ГГц

Номер в госреестре 70402-18

Генератор предназначен для генерации низкочастотных и высокочастотных  модулированных и немодулированных сигналов. Конструктивно генератор выполнен в виде настольного моноблока, выполненного в стандартном для 19-дюймовых приборных стоек размере.

При отсутствии опции MWT-PC, передняя панель прибора выполняется из нержавеющей стали и управление осуществляется через стандартный интерфейс связи с ПК - LAN.

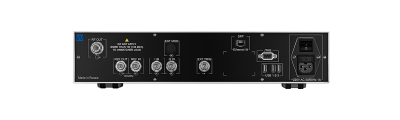

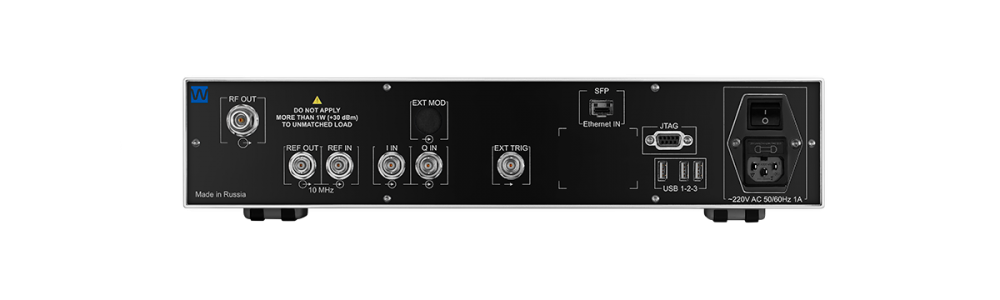

На задней панели генераторов располагаются все разъемы прибора (основной выход сигнала, входные разъемы для подачи модулирующего сигнала, вход и выход опорной частоты, вход внешнего запуска, USB для подключения USB-флеш-накопителя), кнопка включения питания, предохранитель.

Серия MWT состоит из 3 модификаций: MWT-60U, MWT-100U, MWT-160U,
отличающихся верхней границей диапазона частот.

Технические характеристики

Диапазон рабочих частот	8 кГц – 6 ГГц
Полоса модуляции	не менее 520 МГц
Ширина полосы модулированного сигнала (внешний IQ вход)	140 МГц при f < 6 ГГц 1.8 ГГц при ≥ 6 ГГц
Уровень фазовых шумов	-140 дБн/Гц несущая 1 ГГц | -119 дБн/Гц несущая 10 ГГц
Максимальная выходная мощность	2 Вт (+33 дБм)
Шаг установки выходной мощности	0.1 дБ
Уровень гармонических искажений в диапазоне выходных частот 100 МГц - 20 ГГц	-55 дБн
Уровень негармонических искажений в диапазоне выходных частот 100 МГц - 10 ГГц	-81 дБн
Встроенные виды модуляции	BPSK, QPSK, 8-PSK, QAM-16..QAM-256, OOK, ASK-2, ASK-4, FSK-2, FSK-4, MSK, GMSK, импульсная, ЛЧМ, ППРЧ, мультитоновая, АБГШ, АM, ЧМ, ФМ, произвольная (пользовательская)
Тип выходного фильтра	RC (коэф. скругления 0.1..1), RRC (коэф. скругления 0.1 .. 1), Gauss (BT= 0.1..1)
Источник модулирующего сигнала	Встроенный генератор ПСП, последовательность, задаваемая пользователем, внешний поток данных (Ethernet)
Интерфейс ввода данных и управления	10 Гбит/с Ethernet (SFP+), 1 Гбит/с Ethernet (SFP) – опции

Опции:

Диапазон частот	6 | 10 | 16 | 10 | 20 | 40 ГГц
MWT-OCXO	Термостатированный опорный генератор (OCXO)
MWT-RB	Рубидиевый опорный генератор
MWT-RB-ENH	Улучшенный рубидиевый опорный генератор
MWT-ULPN	Ультранизкий фазовый шум (-139 дБн/Гц на отстр. 10 кГц от 1 ГГц)

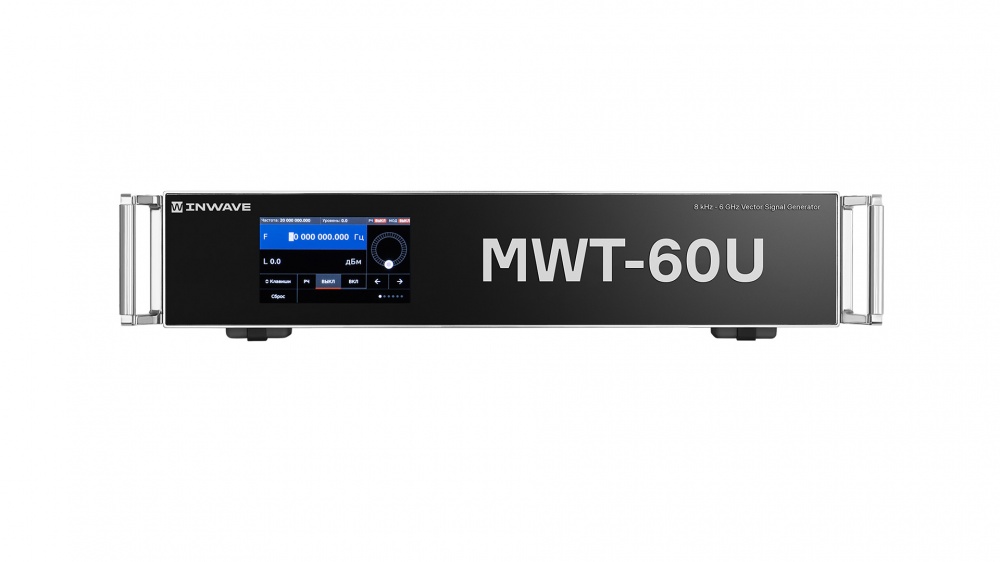

MWT-PC	Встроенный ПК с сенсорным дисплеем (без данной опции управление осуществляется от внешнего ПК через Ethernet)
MWT-SFP	Скорость интерфейса 1 Гбит/с
MWT-SFP+	Скорость интерфейса 10 Гбит/с
MWT-ARB	Модуляция прозольным сигналом
MWT-АМ	Аналоговая модуляция
MWT-DDR	DDR-память 2 Гб для хранения пользовательских модулирующих сигналов
MWT-UPR	Доступ пользователя к программированию ПЛИС
MWT-HP	Выходная мощность 2 Вт (базовая 0.5 Вт)
MWT-PLS	Импульсная модуляция
MWT-CHIRP	Модуляция ЛЧМ
MWT-MTONE	Мультитоновая модуляция
MWT-FHSS	ППРЧ
MWT-EXTIQ	Внешний I/Q вход (ширина полосы модулированного сигнала 140 МГц при f < 6ГГц, 1.8 ГГц при f ≥ 6 ГГц)
