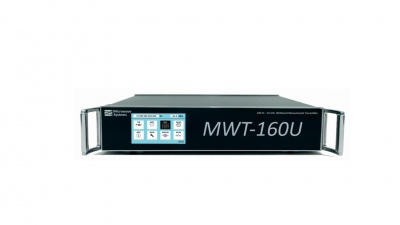

INWAVE MWT-160U Векторный генератор сигналов 8 кГц - 16 ГГц

Номер в госреестре 70402-18

Векторный генератор INWAVE серии MWT предназначен для генерации низкочастотных и высокочастотных модулированных и немодулированных сигналов.

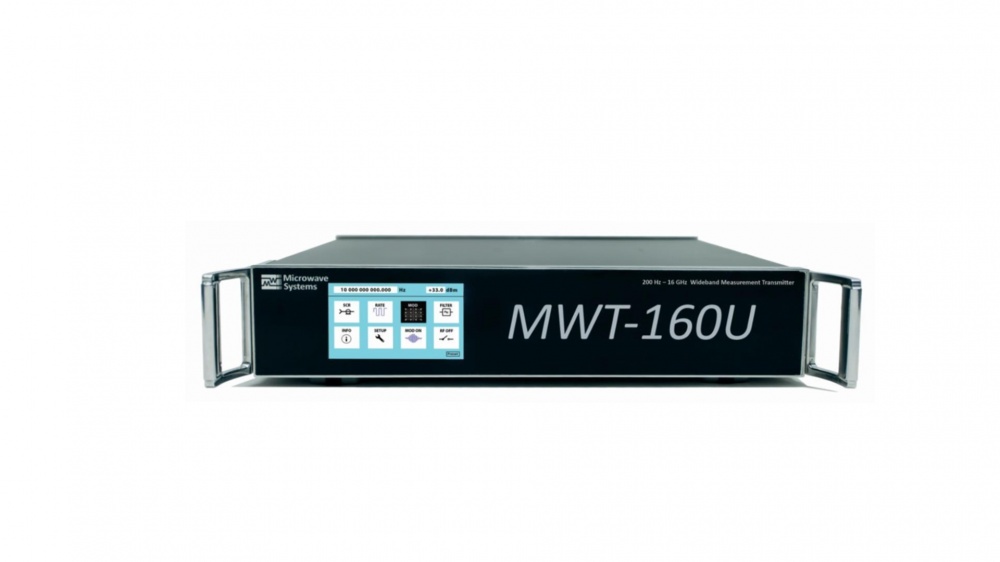

Генератор выполнен в виде настольного моноблока, выполненного в стандартном для 19-дюймовых приборных стоек размере. На передней панели генератора располагается сенсорный дисплей (при наличии опции MWT-PC).

При отсутствии опции MWT-PC, передняя панель прибора выполняется из нержавеющей стали и управление осуществляется через стандартный интерфейс связи с ПК - LAN.

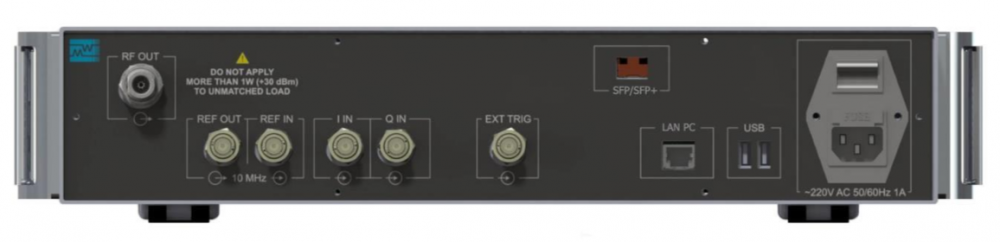

На задней панели генераторов располагаются все разъемы прибора (основной выход сигнала, входные разъемы для подачи модулирующего сигнала, вход и выход опорной частоты, вход внешнего запуска, USB для подключения USB-флеш-накопителя), кнопка включения питания, предохранитель.

Серия MWT состоит из 3 модификаций: MWT-60U, MWT-100U, MWT-160U, отличающихся верхней границей диапазона частот.

Ключевые особенности:

• Диапазон рабочих частот: 8 кГц – 16 ГГц
• Полоса модуляции: не менее 520 МГц
• Ширина полосы модулированного сигнала (внешний IQ вход): 140 МГц при f < 6 ГГц 1.8 ГГц при ≥ 6 ГГц
• Уровень фазовых шумов: -140 дБн/Гц несущая 1 ГГц | -119 дБн/Гц несущая 10 ГГц
• Максимальная выходная мощность: 2 Вт (+33 дБм)
• Шаг установки выходной мощности: 0.1 дБ
• Уровень гармонических искажений в диапазоне выходных частот 100 МГц - 20 ГГц: -55 дБн
• Уровень негармонических искажений в диапазоне выходных частот 100 МГц - 10 ГГц: -81 дБн
• Встроенные виды модуляции: BPSK, QPSK, 8-PSK, QAM-16..QAM-256, OOK, ASK-2, ASK-4, FSK-2, FSK-4, MSK, GMSK, импульсная, ЛЧМ, ППРЧ, мультитоновая, АБГШ, АM, ЧМ, ФМ, произвольная (пользовательская)
• Тип выходного фильтра: RC (коэф. скругления 0.1..1), RRC (коэф. скругления 0.1 .. 1), Gauss (BT= 0.1..1)
• Источник модулирующего сигнала: Встроенный генератор ПСП, последовательность, задаваемая пользователем, внешний поток данных (Ethernet)
• Интерфейс ввода данных и управления: 10 Гбит/с Ethernet (SFP+), 1 Гбит/с Ethernet (SFP) – опции

Опции:

Диапазон частот	6 | 10 | 16 | 10 | 20 | 40 ГГц
MWT-OCXO	Термостатированный опорный генератор (OCXO)
MWT-RB	Рубидиевый опорный генератор
MWT-RB-ENH	Улучшенный рубидиевый опорный генератор
MWT-ULPN	Ультранизкий фазовый шум (-139 дБн/Гц на отстр. 10 кГц от 1 ГГц)
MWT-PC	Встроенный ПК с сенсорным дисплеем (без данной опции управление осуществляется от внешнего ПК через Ethernet)
MWT-SFP	Скорость интерфейса 1 Гбит/с
MWT-SFP+	Скорость интерфейса 10 Гбит/с
MWT-ARB	Модуляция прозольным сигналом
MWT-АМ	Аналоговая модуляция
MWT-DDR	DDR-память 2 Гб для хранения пользовательских модулирующих сигналов
MWT-UPR	Доступ пользователя к программированию ПЛИС
MWT-HP	Выходная мощность 2 Вт (базовая 0.5 Вт)
MWT-PLS	Импульсная модуляция
MWT-CHIRP	Модуляция ЛЧМ
MWT-MTONE	Мультитоновая модуляция
MWT-FHSS	ППРЧ
MWT-EXTIQ	Внешний I/Q вход (ширина полосы модулированного сигнала 140 МГц при f < 6ГГц, 1.8 ГГц при f ≥ 6 ГГц)
